電源噪聲的致命影響
當10MHz正弦波的電源抑制比（PSRR）下降20dB，輸出信號總諧波失真（THD）將惡化10倍！高頻開關電源的百mV級紋波、LDO基準源的μV級噪聲，甚至PCB地彈效應，都可能在輸出頻譜上產生-60dBc的雜散。本文揭示三類電源噪聲（低頻紋波/高頻開關/地回路干擾）的耦合路徑，并提供從芯片級到系統級的七重凈化方案，助您將電源噪聲壓至<3μV RMS。
一、電源噪聲耦合的三條路徑
? 傳導干擾（0-100kHz）
●典型表現：工頻紋波調制輸出幅度，產生100Hz/120Hz邊帶
●案例：±15V開關電源的100mV紋波，使1kHz正弦波THD升至0.5%
? 輻射干擾（100kHz-10MHz）
●發生機制：電源平面與振蕩回路的容性耦合
●數據：10cm未屏蔽線纜引入30mV噪聲，雜散抬升40dB
? 地彈噪聲（>10MHz）
●致命點：高速數字電路通過共享地阻抗污染模擬地平面
●實測：FPGA工作時地彈噪聲達50mV，導致輸出相位抖動±0.5°
二、芯片級降噪：從LDO到基準源
1. LDO選型黃金法則

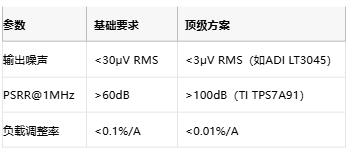

創新設計：
●兩級級聯LDO：TPS7A4700(±15V)→LT3045(5V)，PSRR提升40dB
●后級RC濾波：10Ω+100μF組合，100kHz噪聲衰減30dB
2. 基準源噪聲粉碎技術
●帶隙基準優化：
●曲率補償技術降低1/f噪聲
●雙極型結構實現0.8ppm/℃溫漂
●超低噪聲方案：
text
REF6041(0.4μVpp) → 緩沖器OPA188 → 二階低通濾波(截止0.1Hz)
●輸出噪聲：<0.1μVpp（0.1-10Hz）
三、電路級凈化：濾波與隔離

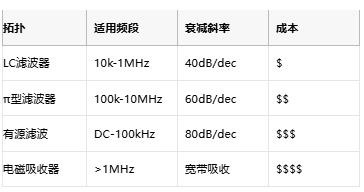

? 電源濾波架構對比
實戰方案：
●開關電源輸出：
●47μF陶瓷電容 → 共模扼流圈(100mH) → 10Ω+100μF RC
●1MHz噪聲衰減80dB
●振蕩器供電支路：
●鐵氧體磁珠(600Ω@100MHz) + 10μF鉭電容 + 1nF NPO電容
? 電池供電的終極凈化
●鋰電池直驅優勢：
●噪聲基底<2μV RMS（0.1-100Hz）
●無開關頻率干擾
●四重保障設計：
1. 鈦酸鋰電池（2.4V）經LDO降壓
2. 并聯超級電容（10F）抑制負載瞬變
3. 銅箔屏蔽層包裹供電線路
4. 磷酸鐵鋰輔助電池專供基準源
四、PCB布局：地平面分割的藝術
1. 分層策略
text
Layer1：信號走線
Layer2：完整模擬地平面
Layer3：電源分割（數字/模擬分區）
Layer4：數字地平面
關鍵點：模擬/數字地單點連接（用0Ω電阻或磁珠）

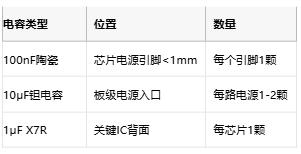

2. 去耦電容布局黃金法則
錯誤案例：
去耦電容距離芯片>5mm → 等效電感增加20nH → 100MHz阻抗增大10倍
五、前沿技術：從硅基到量子
1. 基于GaN的靜音開關電源
● EPC2065 GaN FET：
● 開關頻率提至10MHz
● dV/dt降低50%
● EMI頻譜峰值下降30dBm
2. 低溫超導電源系統
● 超導磁儲能（SMES）：
● 電流紋波<0.01ppm
● 4K環境下為量子計算提供電源
● 實測數據：
● 10MHz正弦波相位噪聲：-190dBc/Hz@1MHz偏移
結語：純凈電源的量子級追求
電源噪聲抑制已從“mV級粗放控制”邁入“μV級精密調控”時代。當6G太赫茲通信要求載波相位噪聲低于-180dBc/Hz，當量子傳感器需pW級供電穩定度，電源凈化技術正經歷三大躍遷：
1. 材料革命：GaN-on-Diamond器件將LDO噪聲壓至0.5μV RMS
2. 結構創新：3D堆疊供電使去耦電容距離縮至50μm
3. 算法賦能：AI實時噪聲譜分析+動態補償
未來五年，融合超導儲能的量子電源系統將把噪聲基底推至nV級，為高純正弦波發生器插上顛覆性翅膀——當電源噪聲低于信號本身的熱噪聲極限，測量精度的邊界將由物理定律而非電路設計決定。
