圖文解析:串聯共振型DC-DC變換器內部構造
發布時間:2015-06-30 責任編輯:sherry
【導讀】串聯共振型的DC-DC變換器憑借著它共振式的內部結構能夠保障該種型號的變換器長時間維持高效運轉,并持續保障較低的能耗的優勢,穩居工業高地位,那么它內部結構是怎樣的,如何工作的呢?
共振型DC-DC變換器是我國工業領域廣泛利用的轉換器類型,其運行過程中比較充分的利用了共振現象進行節能,從而能夠有效的避免交叉損耗,全面提升開關頻率和工作效率。由于該種類型的DC-DC轉換器的負荷和共振開關是串聯連接,共振回路的循環電流主要消耗在負載上,回路的循環能量較小,且負載可以有較寬的變化范圍,效率也比較高。本文將會就半橋式串聯共振型DC-DC變換器的主電路構成進行分析。
下圖所展示的是半橋式串聯共振型DC-DC變換器的主電路。

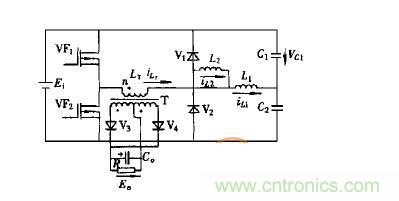

圖為串聯共振型DC-DC變換器主電路
從上圖中我們可以看到,在整個半橋式串聯共振型DC-DC系統結構中,主開關是VF1、VF2,續流二極管在系統中分別為V1、V2。L1、C1、C2共同構成共振回路。L2(L2=LT)的作用是補償變壓器的漏感,以防止共振電流(在VF1、VF2各自導通時)的不平衡,Ei、Eo分別為直流輸入、輸出電壓,R為負載。
由此我們可以得出結論,串聯共振型DC-DC能夠適應較大范圍的負載變化要求,并且相比較傳統的轉換器型號而言,該種類型的變換器也擁有較高的工作效率和較低的能耗,是一種實用性較強的轉換器。
總結
目前串聯共振型的DC-DC變換器已經廣泛的應用在通訊、工業等領域,其共振式的內部結構能夠保障該種型號的變換器長時間維持高效運轉,并持續保障較低的能耗。
