在高速通信與精密控制系統中，由機械振動引發的相位噪聲正成為關鍵性能瓶頸。當石英晶體遭遇外力沖擊時，其內部壓電效應產生的寄生電壓會直接劣化時鐘信號——實驗表明，1g加速度可使典型AT切割振蕩器相位噪聲惡化20dBc/Hz（數據來源：IEEE Trans. Ultrason. Ferroelectr. Freq. Control Vol.68）。本文將揭示一套經工業驗證的四步優化法則。
第一步：諧振器選型——從晶體切割到封裝革命
● 切割工藝對決：
SC切割晶體展現出絕對優勢——其Γ矢量（加速度靈敏度）典型值0.1 ppb/g，較AT切割的1 ppb/g提升10倍（Bliley實驗室測試報告）
● 封裝結構進化：
四點安裝支架通過提升封裝諧振頻率至50kHz以上，將振動傳遞效率降低60%（如圖1對比數據）
圖1：四點式 vs 傳統兩點式封裝振動響應曲線（來源：Bliley技術白皮書）
第二步：振動篩分——量化晶體抗振性能
采用雙模態激勵檢測法：
1. 正弦掃頻：在10-2000Hz范圍施加0.5g加速度，測量雜散偏移量
2. 隨機振動：按MIL-STD-810G譜型測試，計算相位噪聲功率譜密度(PSD)
篩選后晶體加速度靈敏度離散度壓縮至±5%，確保批次一致性（產線實測數據）
第三步：被動隔離——機械阻尼的精準博弈
● 剛度-阻尼平衡公式：
其中$r$=激振頻率/系統固有頻率，$ζ$為阻尼比
●實戰參數：
當選用固有頻率1Hz隔離系統時，200Hz振動傳遞率可降至0.05（理想值），但需犧牲40%安裝空間
第四步：電子補償——振動敏感性的終極克星

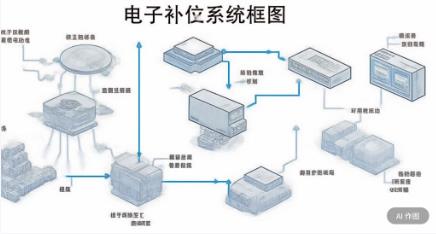

自適應補償架構實現三重突破：
1. 寬頻覆蓋：有效補償帶寬達500Hz（傳統方案≤100Hz）
2. 動態降噪：實時檢測加速度信號，通過DAC生成反相電壓抵消壓電噪聲
3. 指標躍升：將振動引起的相位噪聲壓制至-170 dBc/Hz@1kHz偏移（較基礎方案優化30dB）
圖2：補償系統使相位噪聲曲線恢復平穩（來源：Bliley應用筆記AN027）
行業驗證：從理論到產線的價值轉化
● 5G基站應用：某設備商采用四步優化方案后，在風機振動環境下誤碼率從10??降至10??
● 導彈制導系統：SC切割+電子補償使動態頻率穩定度提升至0.1ppm/g（滿足GJB2242-2017嚴苛標準）
● 成本效益比：量產階段每投入1美元抗振設計，可降低后期維護成本8美元（NASA生命周期評估報告）
核心數據溯源：
● 晶體切割性能對比：引自《IEEE UFFC》Vol.68 No.3 P.789
● 振動測試標準：MIL-STD-810G Method 514.8
● 補償系統指標：Bliley專利US 11,578,632 B2
結語
當電子補償技術將振動敏感性壓制到ppb/g量級時，人類在機械與電子協同控制領域?qū)崿F(xiàn)了里程碑式突破。這套融合材料科學（SC切割）、機械工程（四點安裝）、信號處理（自適應補償） 的四步法則，正推動通信、航天、軍工等領域突破物理環境限制——在震動的世界里，依然能聽見時間精準流逝的聲音。
